Универсальный шаблон сварщика УШС-3

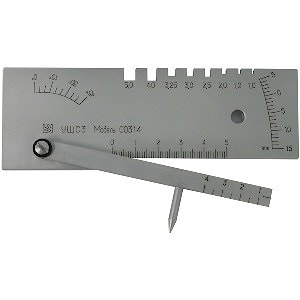

Шаблон сварщика УШС-3 предназначен для оперативного контроля элементов разделки под сварной шов, электродов и элементов сварного шва на предприятиях при выполнении сварочных работ.

Универсальный шаблон сварщика тип УШС-3 относится к средствам измерений и подлежит ежегодной метрологической поверке.
Ушиверсальный шаблон сварщика УШС-3 поставляется с поверкой РУП БелГИМ.

Шаблон сваршика УШС-3 изготовлен из высококачественной углеродистой стали и подвергнут химико-термической обработке улучшающей свойства металла такие, как поверхностная износостойкость и антикоррозионная стойкость.

Геометрические размеры пазов и рабочих поверхностей шаблона сварщика УШС-3 имеют высокую точность и жесткие допуски на размер.

Измерительные шкалы приборы нанесены методом лазерной гравировки и имеют высокую четкость и глубокий профиль, что сохраняет потребительские свойства изделия даже при истирании поверхностного слоя металла.

Технические характеристики шаблона сварщика УШС-3:

Диапазон измерений:
глубины дефектов (вмятин,забоин, глубины разделки шва до корневого слоя, превышения кромок, мм	0 - 15
высоты усиления шва, мм	0 - 5
величин притупления и ширины шва, мм	0 - 50
величины зазора, мм	0,5 - 4
углов скоса кромок, градус	0 - 45
Цена деления шкал:
для контроля высоты усиления, глубины дефектов, величин притупления и ширины шва, мм	1
для измерения величины зазора, мм	0,5
для измерения углов скоса кромок, градус	5
Предел допускаемой погрешности шаблона при контроле:
высоты усиления шва, мм	+/- 0,5
величины зазора, мм	+/-0,25
величин притупления и ширины шва, мм	+/- 0,25
углов скоса кромок, мм	+/- 2,5
Номинальное значение диаметров электродов, измеряемых шаблоном, мм	1.0 1.2 2.0 2.5 3.0 3.25 4.0 5.0
Габаритные размеры шаблона, мм, не более	127x45x15
масса шаблона сварщика, кг, не более	0,16
